Ébauches d'engrenages en acier forgé de grande taille Fabricants

Ébauches d'engrenages forgés et grets engrenages en acier : guide complet de l'industrie

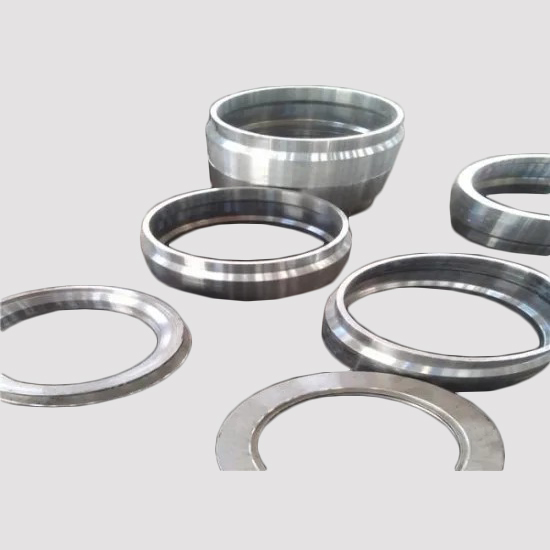

Introduction à la fabrication d'ébauches d'engrenages forgés

Ebauches d'engrenages forgées représentent les composants fondamentaux des systèmes de transmission de puissance mécanique haute performance. Équipements Cie., Ltd de machines d'or de JIANGYIN. se spécialise dans la fabrication de qualité supérieure ébauches d'engrenages forgées and gros engrenages en acier , au service d'industries critiques dans le monde entier. Notre usine de 10 000 mètres carrés équipée d’ateliers standardisés nous permet de fournir des composants de précision qui répondent aux spécifications les plus exigeantes.

La fabrication de gros engrenages en acier nécessite des processus sophistiqués qui transforment l'acier brut en composants durables et à haute résistance, capables de résister à des contraintes opérationnelles extrêmes. Grâce à des technologies avancées de sciage, de forgeage, de traitement thermique et d’usinage d’ébauche de précision, nous garantissons que chaque ébauche d’engrenage forgée répond aux normes de qualité internationales.

Processus de fabrication et paramètres techniques

Flux de production complet

La production d'ébauches d'engrenages forgées suit un processus rigoureux en plusieurs étapes conçu pour optimiser les propriétés des matériaux et la précision dimensionnelle :

• Sélection des matériaux : Aciers alliés de qualité supérieure, notamment 42CrMo, 40Cr, 35CrMo et 20CrMnTi, sélectionnés en fonction des exigences de l'application.
• Sciage et découpe : Découpe de précision de billettes brutes à des poids spécifiés allant de 50 kg à 5 000 kg
• Forgeage à chaud : Chauffage contrôlé entre 1 100 °C et 1 200 °C suivi d'un forgeage de précision pour obtenir une structure de grain optimale
• Traitement thermique : Processus de normalisation, de trempe, de revenu et de conditionnement pour atteindre des plages de dureté HB 180-280
• Usinage grossier de précision : Usinage initial pour préparer les surfaces aux opérations de finition finale
• Contrôle qualité : Tests par ultrasons (UT), tests par magnétoscopie (MT) et vérification dimensionnelle

Tableau des spécifications techniques

Catégorie de paramètre	Gamme de spécifications	Norme de l'industrie
Poids d'une seule pièce	50 kg - 5 000 kg	Personnalisable par application
Diamètre extérieur maximal	Jusqu'à 2 000 mm	Tailles plus grandes disponibles sur demande
Gamme de modules	Mn5 - Mn40	Conformité OIN 1328
Niveau de précision des engrenages	ISO 1328 Classe 6-8	Précision pour les applications standards
Rugosité de la surface	Ra 3,2 - 6,3 μm	Finition post-usinage
Dureté après traitement thermique	HB 180 - 280	Trempé et conditionné
Indice granulométrique	Grade 5 ou plus	Norme ASTM E112
Niveau de qualité interne	UT/MT Classe 2 ou supérieure	GB/T 6402, EN 10228-3

Science des matériaux et avantages métallurgiques

Pourquoi le forgeage surpasse le moulage pour les applications critiques

Les ébauches d'engrenages forgées démontrent des propriétés mécaniques supérieures à celles des alternatives coulées en raison des transformations métallurgiques fondamentales se produisant au cours du processus de forgeage :

Optimisation de la structure des grains : Le processus de forgeage à chaud décompose les structures de grains coulés et crée un flux de grains raffiné et uniforme aligné sur les modèles de contraintes du composant. Cette continuité du flux de grains augmente la résistance à la fatigue de 30 à 50 % par rapport aux engrenages coulés.

Densité et solidité : Le forgeage élimine la porosité interne, les cavités de retrait et les inclusions de gaz courantes dans les processus de coulée. La densité du matériau qui en résulte garantit une capacité de charge constante dans tout le volume de l'ébauche d'engrenage.

Force directionnelle : Le processus de forgeage crée des propriétés anisotropes où la résistance est maximisée dans les directions soumises à des charges opérationnelles, particulièrement critiques pour les grands engrenages en acier dans les applications lourdes.

Qualités de matériaux et applications courantes

Nuance d'acier	Propriétés clés	Applications principales
42CrMo	Haute résistance, excellente résistance à la fatigue, bonne trempabilité	Réducteurs d'éoliennes, entraînements industriels lourds
40Cr	Résistance et ténacité équilibrées, rentable	Machines générales, transmissions automobiles
35CrMo	Bonne résistance à haute température, résistance au fluage	Production d'électricité, équipement de traitement chimique
20CrMnTi	Excellente réponse de cémentation, résistance à l'usure	Différentiels automobiles, systèmes d'engrenages de précision

Applications industrielles et solutions de marché

Déploiement multisectoriel

Équipements Cie., Ltd de machines d'or de JIANGYIN. fournit des ébauches d'engrenages forgées et de grands engrenages en acier dans divers secteurs industriels, chacun présentant des défis opérationnels uniques :

Production d'électricité : Les réducteurs principaux des éoliennes nécessitent des couronnes dentées massives et des porte-satellites capables de supporter des charges variables sur une durée de vie de 20 ans. Nos composants forgés résistent à des contraintes cycliques supérieures à 10^8 cycles de charge.

Industrie pétrochimique : Les équipements de raffinerie et les plates-formes de forage utilisent de gros engrenages en acier dans les compresseurs et les pompes, nécessitant une résistance aux environnements corrosifs et à un fonctionnement à haute pression.

Traitement métallurgique : Les laminoirs et les équipements de coulée continue dépendent d'ébauches d'engrenages forgées pour la transmission du couple dans des conditions de charge élevée et à haute température.

Marine et construction navale : Les principaux systèmes de propulsion et les machines de pont nécessitent des composants certifiés répondant aux normes des sociétés de classification (DNV, ABS, LR, BV).

Grue et équipement de levage : Des partenaires comme Konecranes s'appuient sur des engrenages forgés avec précision pour des mécanismes de levage sûrs et fiables dans les environnements industriels et portuaires.

Portefeuille de partenariats internationaux

Notre engagement envers la qualité a établi des relations à long terme avec des entreprises mondialement reconnues :

• Rich Reiter (Suède) - Automatisation industrielle et manutention
• Alstom (France) - Production d'électricité et transport ferroviaire
• Konecranes (Finlande) - Solutions de levage et de manutention
• Danieli (Italie) - Ingénierie d'installations métallurgiques
• General Electric (États-Unis) - Technologie de production d'électricité, d'aviation et de soins de santé

Normes d’assurance qualité et de certification

Protocoles de test complets

Chaque ébauche d'engrenage forgée est soumise à une inspection rigoureuse pour garantir sa conformité aux normes internationales :

Contrôles non destructifs : L'examen par ultrasons selon GB/T 6402 ou EN 10228-3 détecte les discontinuités internes. L’inspection par magnétoscopie identifie les défauts de surface et proches de la surface. Les deux méthodes atteignent au minimum des niveaux de qualité de classe 2.

Vérification dimensionnelle : Les machines à mesurer tridimensionnelles (MMT) vérifient la géométrie des ébauches d'engrenages par rapport aux spécifications de tolérance ISO 1328 pour les écarts de profil, d'hélice et de pas.

Analyse métallurgique : La spectrométrie confirme la composition chimique. L'examen microstructural valide la taille des grains, la teneur en inclusions et la distribution des phases. Les tests mécaniques établissent les valeurs de résistance à la traction, de limite d'élasticité et de résistance aux chocs.

Certification et conformité

Norme/Certification	Portée	Pertinence
OIN 9001	Systèmes de gestion de la qualité	Fondation de toutes les opérations
ISO 1328	Précision des engrenages cylindriques	Tolérances de fabrication des engrenages
Normes API	Industrie pétrolière et gazière	Matériel de forage et de production
Marquage CE	Conformité européenne	Accès au marché au sein de l'UE
Sociétés de classification	Certification maritime	Conformité DNV, ABS, LR, BV

Capacités de personnalisation et support technique

Solutions de fabrication sur mesure

Au-delà des gammes de produits standard, JIANGYIN GOLDEN MACHINERY EQUIPMENT CO., LTD. propose des services de personnalisation complets :

Collaboration de conception : Notre équipe d'ingénierie travaille directement avec les services de conception des clients pour optimiser les géométries des ébauches d'engrenages en termes de fabricabilité et de performances. Une implication précoce réduit les délais et évite des itérations de conception coûteuses.

Développement de prototypes : Capacités de prototypage rapide pour l'introduction de nouveaux produits, y compris la production de petits lots pour les tests et la validation avant la fabrication à grande échelle.

Production flexible : Les systèmes de fabrication prennent en charge à la fois les commandes répétitives à volume élevé et les composants uniques spécialisés pour les applications de maintenance, de réparation et de révision (MRO).

Excellence de la chaîne d’approvisionnement et de la logistique

L'emplacement stratégique et les réseaux logistiques établis garantissent la livraison rapide de grands engrenages en acier et d'ébauches d'engrenages forgés vers des destinations mondiales. Notre gestion de la chaîne d'approvisionnement comprend :

• Traçabilité des matières premières provenant d'aciéries certifiées
• Gestion des stocks en cours de fabrication pour les tailles standards
• Emballages de protection pour le fret maritime et aérien
• Ensembles de documentation comprenant des certificats de matériaux, des rapports de test et des déclarations de conformité
• Assistance technique après-vente et consultation sur le terrain

FAQ

Quelle est la différence entre les ébauches d’engrenages forgées et les ébauches d’engrenages coulées ?

Les ébauches d'engrenages forgées et les ébauches d'engrenages coulées diffèrent fondamentalement par leurs processus de fabrication et les propriétés des matériaux qui en résultent. Le forgeage consiste à façonner le métal sous haute pression alors qu'il est solide, généralement à des températures élevées comprises entre 1 100 °C et 1 200 °C. Ce processus affine la structure du grain, élimine les vides internes et crée une résistance directionnelle alignée sur les contraintes opérationnelles.

Le moulage consiste à verser du métal en fusion dans des moules, ce qui peut entraîner de la porosité, des cavités de retrait et des structures de grains non uniformes. Pour les applications critiques telles que les boîtes de vitesses d'éoliennes ou les systèmes de propulsion marins, les ébauches d'engrenages forgées offrent une résistance à la fatigue 30 à 50 % supérieure et une résistance aux chocs supérieure. Bien que le moulage puisse offrir des avantages en termes de coûts pour les formes grandes et complexes dans les applications à faibles contraintes, le forgeage reste la méthode privilégiée pour les grands engrenages en acier soumis à une charge cyclique et à une transmission de couple élevée.

Le choix entre le forgeage et le moulage doit tenir compte des charges opérationnelles, de la durée de vie requise, des facteurs de sécurité et du coût total de possession, y compris les intervalles de maintenance et de remplacement.

Comment puis-je sélectionner la bonne qualité de matériau pour mon application de grands engrenages en acier ?

La sélection des matériaux pour les grands engrenages en acier nécessite une évaluation systématique des paramètres opérationnels et des conditions environnementales. Commencez par analyser les exigences de couple, la vitesse de rotation et le cycle de service de votre application. Pour les applications à couple élevé et à faible vitesse telles que les équipements miniers ou les broyeurs à ciment, le 42CrMo offre une excellente résistance et trempabilité.

Tenez compte des facteurs environnementaux, notamment les plages de températures de fonctionnement et l’exposition à des milieux corrosifs. Pour les applications à température élevée dans la production d’électricité, le 35CrMo offre une résistance supérieure au fluage. Si la dureté de surface et la résistance à l'usure sont des priorités, comme dans les systèmes d'engrenages de précision, le 20CrMnTi répond parfaitement aux traitements de cémentation.

Évaluez le coût total, y compris l’approvisionnement en matériaux, le temps d’usinage, la complexité du traitement thermique et la durée de vie prévue. Équipements Cie., Ltd de machines d'or de JIANGYIN. fournit des services de consultation en matériaux, tirant parti de notre expérience en matière de fourniture de Rich Reiter, Alstom et General Electric pour recommander des qualités optimales pour des scénarios industriels spécifiques. Nous conservons des enregistrements détaillés des performances des matériaux dans différentes applications pour prendre en charge les décisions de sélection basées sur les données.

Quels processus de traitement thermique sont essentiels pour la durabilité des ébauches d’engrenages forgées ?

Le traitement thermique transforme les propriétés mécaniques des ébauches d'engrenages forgées, convertissant la matière brute forgée en composants capables de résister aux contraintes opérationnelles. La séquence de processus standard comprend la normalisation, la trempe et le revenu, bien que des applications spécifiques puissent nécessiter des variations.

La normalisation implique un chauffage à environ 850-900°C suivi d'un refroidissement à l'air, qui affine la structure des grains et améliore l'usinabilité. La trempe refroidit rapidement le matériau de la température d'austénitisation, généralement dans des solutions d'huile ou de polymère, pour obtenir une dureté et une résistance élevées. Cependant, le matériau trempé est fragile et nécessite un revenu.

La trempe réchauffe le matériau à 500-650°C, réduisant ainsi la fragilité tout en conservant une résistance substantielle. Pour les grands engrenages en acier nécessitant une dureté de surface avec des noyaux résistants, les processus de cémentation tels que la cémentation ou la nitruration créent des surfaces résistantes à l'usure tout en préservant la résistance aux chocs dans le noyau.

Nos installations de traitement thermique utilisent des fours contrôlés par ordinateur avec un contrôle précis de l’atmosphère et une gestion du taux de trempe. Cela garantit des résultats cohérents tout au long de la production par lots et minimise les distorsions qui pourraient affecter les opérations d'usinage ultérieures. Un traitement thermique approprié peut prolonger la durée de vie des engrenages de 300 à 500 % par rapport aux composants non durcis.

Quelles certifications de qualité dois-je rechercher lors de l'achat d'ébauches d'engrenages forgées ?

La certification qualité sert de preuve objective de la capacité d'un fabricant à produire systématiquement des produits conformes. Pour les ébauches d'engrenages forgées, les certifications essentielles incluent ISO 9001 pour les systèmes de gestion de la qualité, qui garantissent des processus documentés et des cadres d'amélioration continue.

Les certifications spécifiques à l’industrie ont un poids supplémentaire. Les spécifications API s'appliquent aux applications pétrolières et gazières, tandis que les approbations des sociétés de classification (DNV, ABS, Lloyd's Register, Bureau Veritas) sont obligatoires pour les grands engrenages marins en acier. La certification ISO 1328 démontre la capacité à atteindre les niveaux de précision d'engrenage spécifiés.

Les certifications des matériaux doivent inclure des rapports d'essais en usine (MTR) vérifiant la composition chimique et les propriétés mécaniques. Les certificats d'essais non destructifs des laboratoires accrédités confirment la solidité interne. Pour les projets internationaux, le marquage CE indique la conformité aux directives européennes de sécurité.

Équipements Cie., Ltd de machines d'or de JIANGYIN. maintient des packages de certification complets et accueille les audits clients de nos systèmes qualité. Nos partenariats avec Alstom, Danieli et Konecranes démontrent notre capacité à répondre aux exigences strictes en matière de documentation et de traçabilité des équipementiers mondiaux.

Quel est le délai de fabrication typique pour les grands engrenages en acier personnalisés ?

Les délais de fabrication des grands engrenages en acier personnalisés varient en fonction de la complexité, de la disponibilité des matériaux et du calendrier de production actuel. Les ébauches d'engrenages forgées standard dans des matériaux courants nécessitent généralement 4 à 6 semaines entre la confirmation de la commande et la livraison. Cela comprend l'approvisionnement en matériaux, les opérations de forgeage, le traitement thermique, l'usinage grossier et l'inspection qualité.

Les géométries complexes ou les qualités de matériaux spécialisées peuvent prolonger les délais de livraison jusqu'à 8 à 12 semaines, en particulier si un outillage personnalisé ou des cycles de traitement thermique spécialisés sont requis. Les composants de prototypes ou de premiers articles nécessitent souvent du temps supplémentaire pour le développement des processus et l'approbation du client.

Des options de livraison accélérée sont disponibles pour les situations de maintenance critiques, même si elles peuvent entraîner des coûts plus élevés. Nous vous recommandons de maintenir un inventaire stratégique des composants à forte utilisation afin de minimiser les risques d'indisponibilité opérationnelle.

Pour la planification du projet, nous fournissons des calendriers de production détaillés lors de la confirmation de la commande, avec des mises à jour des étapes tout au long de la fabrication. Notre expérience dans la fourniture de General Electric et d’autres clients exigeants a affiné notre précision de planification et nos performances de livraison à temps à des niveaux de pointe dans l’industrie.

Quels sont les modes de défaillance les plus courants dans les ébauches d’engrenages forgés et comment peuvent-ils être évités ?

Comprendre les modes de défaillance permet des stratégies de conception et de maintenance proactives. Les défaillances les plus courantes dans les gros engrenages en acier comprennent la fatigue par piqûres, la fatigue par flexion, les éraflures et les micropiqûres.

La fatigue par piqûres se manifeste par un enlèvement de matériau de surface dû à des contraintes de contact répétées, se produisant généralement après 10 ^ 6 à 10 ^ 8 cycles de charge. Les stratégies de prévention consistent notamment à garantir une dureté de surface adéquate grâce à un traitement thermique approprié, à maintenir des systèmes de lubrification propres et à concevoir des niveaux de contrainte de contact appropriés.

La fatigue par flexion provoque des fissures à la racine des dents provenant de concentrations de contraintes. Un forgeage de haute qualité avec une direction d'écoulement des grains optimisée améliore considérablement la résistance à la fatigue en flexion. Une conception appropriée des rayons de congé et des traitements de surface par grenaillage améliorent encore la durabilité.

Les éraflures résultent de soudures et de déchirures localisées dans des conditions de charge et de température élevées. La sélection de matériaux contenant des additifs anti-éraflures compatibles dans les lubrifiants et la garantie d'une qualité de finition de surface adéquate évite ce mode de défaillance catastrophique.

Le micropetting se produit dans les applications à grande vitesse avec des conditions spécifiques d’épaisseur de film lubrifiant. Les revêtements de surface et les qualités de matériaux avancées avec une teneur en carbone optimisée contribuent à atténuer ce problème.

Une inspection régulière utilisant des tests de particules magnétiques et une surveillance des vibrations détecte les dommages à un stade précoce avant qu'une défaillance catastrophique ne se produise. Équipements Cie., Ltd de machines d'or de JIANGYIN. fournit des conseils techniques sur les intervalles de maintenance et les procédures d’inspection basées sur des cycles de service spécifiques à l’application.

Les ébauches d’engrenages forgées peuvent-elles être réparées ou refabriquées après une usure de service ?

La remise à neuf de gros engrenages en acier offre des avantages significatifs en termes de coût et de durabilité par rapport au remplacement complet. La faisabilité dépend de l’étendue des dommages et de la conception originale des composants.

L'usure de la surface et les piqûres mineures peuvent souvent être corrigées par un réaffûtage pour éliminer le matériau endommagé et restaurer les profils des dents. Cette approche réduit légèrement le diamètre de l'engrenage, ce qui nécessite une évaluation de la compatibilité de l'entraxe dans l'ensemble de la boîte de vitesses. Plusieurs cycles de rebroyage peuvent être possibles pendant la durée de vie du composant.

Des dommages plus graves, tels qu'une cassure de dent ou des fissures importantes, peuvent nécessiter une réparation par soudage suivie d'un réusinage et d'un traitement thermique. Des procédures de soudage spécialisées utilisant des matériaux d’apport compatibles et des températures de préchauffage/entre passes contrôlées rétablissent l’intégrité structurelle.

Dans certains cas, des ébauches d'engrenages individuelles peuvent être remplacées au sein d'assemblages à plusieurs engrenages, bien que cela nécessite une adaptation minutieuse du composant de remplacement aux modèles d'usure existants dans les engrenages en prise.

Équipements Cie., Ltd de machines d'or de JIANGYIN. propose des services d'inspection et de remise à neuf, évaluant les composants endommagés pour déterminer l'approche de restauration la plus rentable. Nos capacités de forgeage permettent la fabrication de sections de remplacement pour l'intégration avec des composants récupérés, optimisant ainsi les coûts totaux de restauration tout en conservant les spécifications de performances d'origine.
